introdotta da pochi anni dai principali costruttori è costituita
dall’uso del diossido di silicio come strato isolante. Questo
materiale ha una densità di isolamento molto maggiore e
perciò permette di ottenere 5 kVrms e 7 kV con uno spes-
sore inferiore a 10 μm. Gli isolatori digitali in SiO2 offrono
una durata di vita uguale a quella dei dispositivi ottici ossia
di circa 25 anni ma permettono di aumentare la velocità di
lavoro fino a oltre 50 Mbps con un’eccellente immunità ai
disturbi elettromagnetici. Le minori dimensioni sono ovvia-
mente il valore aggiunto di questi dispositivi ed è probabil-
mente per questo motivo che sul mercato se ne osserva un
consistente aumento di vendite.
Circuiti isolati
I nuovi isolatori digitali recentemente aggiunti nella fami-
glia iCoupler da Analog Devices consentono di realizzare
interfacce differenziali a elevate prestazioni con costi com-
petitivi sul mercato. I nuovi iCoupler sono disponibili in
un’ampia famiglia composta da numerosissimi prodotti con
opzioni che comprendono interi stadi di conversione dc/
dc, amplificatori, porte seriali RS-232 e 485, bus di campo
CAN, porte I2C e USB e persino convertitori dati A/D e D/A.
Si può, inoltre, scegliere fra numerosi modelli a uno, due,
tre, quattro, cinque o sei canali tutti indipendenti e ad alta
velocità. Molte interfacce iCoupler sono integrate nei dispo-
sitivi isoPower che offrono anche la tecnologia necessaria
per adattare le caratteristiche di potenza dei segnali alle
esigenze applicative in un’ampia gamma di configurazioni
possibili. La serie degli isoPower ADuM501x è composta
dai modelli ADuM5010, ADuM5210, ADuM5211 e ADuM5212
ottimizzati per le interfacce degli stadi di alimentazione
oppure per gli stadi di acquisizione dati. L’ADuM5010 è un
convertitore dc/dc che grazie alla tecnologia iCoupler for-
nisce un’uscita totalmente isolata dall’ingresso con potenza
fino a 150 mW e tensione da 3,15 a 5,25 V. Il package è Ssop
da 20 pin con tolleranza termica estesa da -40 a 105 °C e
immunità ai transitori di modo comune superiore a 25 kV/
μs, mentre l’isolamento è garantito fino a 2500 Vrms conti-
nui e fino a 560 V di picco. Oltre allo stadio di conversione
dc/dc nei modelli ADuM5210/1/2 sono integrati anche due
canali isolati per segnali dalla continua fino a 100 Mbps.
Questi tre chip Ssop-20 hanno stessa tolleranza termica da
-40 a 105 °C e identiche caratteristiche di isolamento, ma
differiscono per i diversi livelli di potenza dei due canali
isolati, entrambi con tensione da 3,15 a 5,25 V e potenza di
150 mW. In pratica a 1 Mbps il 5210 fornisce da 1,1 a 1,6 sul
primo canale e da 2,7 a 4,5 mA sul secondo canale, mentre
rispettivamente sul primo e sul
secondo canale il 5211 eroga da
2,1 a 2,7 mA e da 2,3 a 2,9 mA e
il 5212 da 2,7 a 4,5 mA e da 1,1
a 1,6 mA. La corrente fornita a
100 Mbps diventa invece da 20
a 25 mA sul primo canale e da
9,5 a 15 mA sul secondo per il
5210, da 15 a 19 mA e da 15,6 a
19 mA sul 5211 e da 9,5 a 15 e
da 20 a 25 mA sul 5212. Stesso
package e stesse caratteristi-
che elettriche e termiche per la
serie ADuM601x composta dai
modelli ADuM6010, ADuM6210,
ADuM6211 e ADuM6212 che
però sono stati irrobustiti e
offrono maggior isolamento fra
i canali ossia fino a 3750 Vrms
continui e fino a 849 V di picco.
Nuovissimi sono i due amplifica-
tori di errore isolati ADuM3190 e ADuM4190 che grazie alla
tecnologia iCoupler garantiscono un perfetto isolamento fra
l’ingresso e l’uscita. Per entrambi il package è So-16 con tol-
leranza termica fra -40 a 105 °C e accuratezza in temperatura
dello 0,5% ottenuta grazie a un preciso riferimento interno di
tensione pari a 1,225 V. Nei due chip sono uguali i range di
ampiezza della tensione ammessa su ciascuno dei due cana-
li di ingresso che va da 3 a 20 V mentre la corrente viene
erogata da 1,4 e 2,0 mA sul primo canale e da 2,9 a 5,0 mA
sul secondo. I due modelli differiscono per l’isolamento fra
uscita e ingresso che è fino a 2500 Vrms continui sul 3190 e
fino a 5000 Vrms sul 4190. Questi dispositivi sono ideali per
realizzare amplificatori lineari, inverter e stadi UPS.
Q

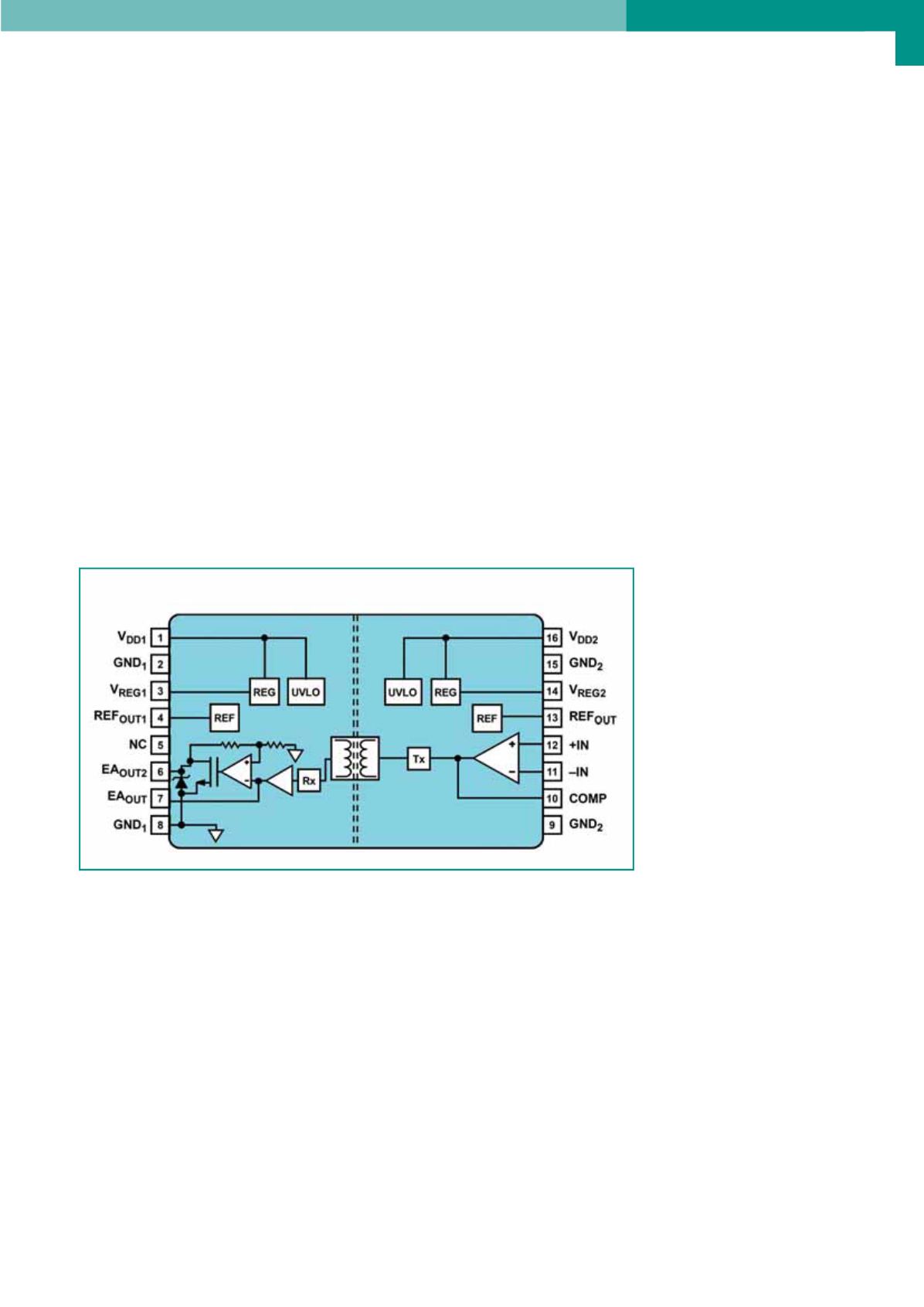

Fig. 4 – Grazie alla tecnologia iCoupler gli amplificatori isolati ADuM3190 e ADuM4190 garantiscono un
isolamento fra uscita e ingresso rispettivamente di 2,5 kVrms e 5 kVrms
