La scelta dei connettori
nel settore dei trasporti
L
a scelta di un connettore per le applicazioni nel settore dei
trasporti deve tenere conto di molti aspetti. I vari tipi di veicoli
su gomma, ad esempio, si caratterizzano per condizioni ambien-
tali molto diverse tra loro, che spaziano dall’abitacolo delle auto-
mobili fino alle parti esposte dei veicoli da cantiere, da cava e
agricoli. Esistono inoltre altri sistemi di trasporto, come gli aerei,
le imbarcazioni e i treni, che pongono requisiti estremamente
specifici, rendendo il quadro ancora più complesso. In questo
articolo esamineremo alcuni esempi applicativi, illustrando le
caratteristiche di alcuni specifici connettori.
L’applicazione incide in modo significativo sui requisiti del
componente. Ad esempio, un connettore Wire to Wire in linea
utilizzato all’interno dell’abitacolo di un veicolo sarà scelto proba-
bilmente sulla base del numero dei contatti e delle caratteristiche
elettriche di questi ultimi (massima corrente, massima tensione
o altri aspetti della manipolazione dei segnali), piuttosto che per
la necessità di estrema robustezza meccanica. Ciò non significa
che un connettore di questo tipo non debba offrire buone pre-
stazioni ambientali, ma la sua qualità essenziale sarà un accop-
piamento rapido e facile, a bassa forza di inserzione, con chiave
di polarizzazione e dispositivo di bloccaggio. La serie SICMA
di Delphi (precedentemente denominata FCI MVL) comprende
connettori per carichi misti da 2 a 6 vie che soddisfano anche i
requisiti termici (funzionamento da -40 °C a +125 °C) e di tenuta
stagna posti dall’uso nel vano motore e in altri ambienti difficili.
La serie di connettori in miniatura Mizu-P25 di Molex, simile
alla precedente, si rivolge alle applicazioni nei motocicli, dove
lo spazio è scarso ed è necessaria anche la tenuta alla polvere
e all’umidità. Questi connettori si caratterizzano per il diametro
estremamente ridotto della connessione, inferiore a quello dei
prodotti confrontabili, e sono stati i primi della loro categoria a
raggiungere un grado di protezione IP67. Offrono anche un invo-
lucro con codifica a colori con polarizzazione per l’inserzione
corretta e un dispositivo di bloccaggio facile da usare, un dise-
gno dei terminali a bassa forza di inserzione, e sono disponibili
in due famiglie per basse o alte tensioni (fino a 125 V o 250 V,
rispettivamente). I connettori Wire to Panel vengono scelti gene-
Marco Enge
Senior product manager
interconnessioni
Avnet Abacus
Un esame dei vari tipi di connettori
sulla base dei requisiti posti
dai diversi sistemi di trasporto

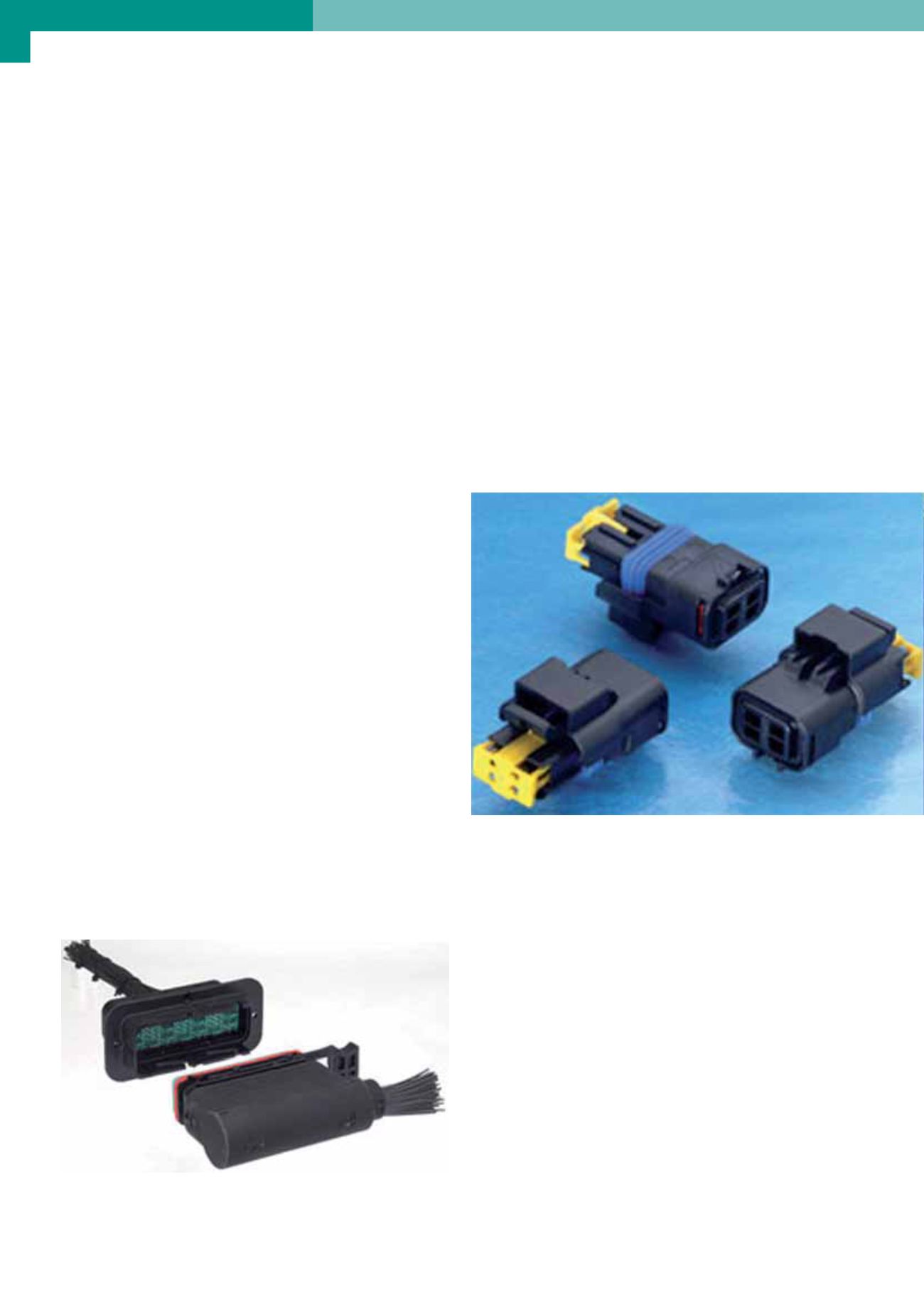

Fig. 1 - Connettori cavo-cavo in miniatura di Delphi e Molex
Fig. 2 - I connettori cavo-pannello multivia della serie SRC di Molex
