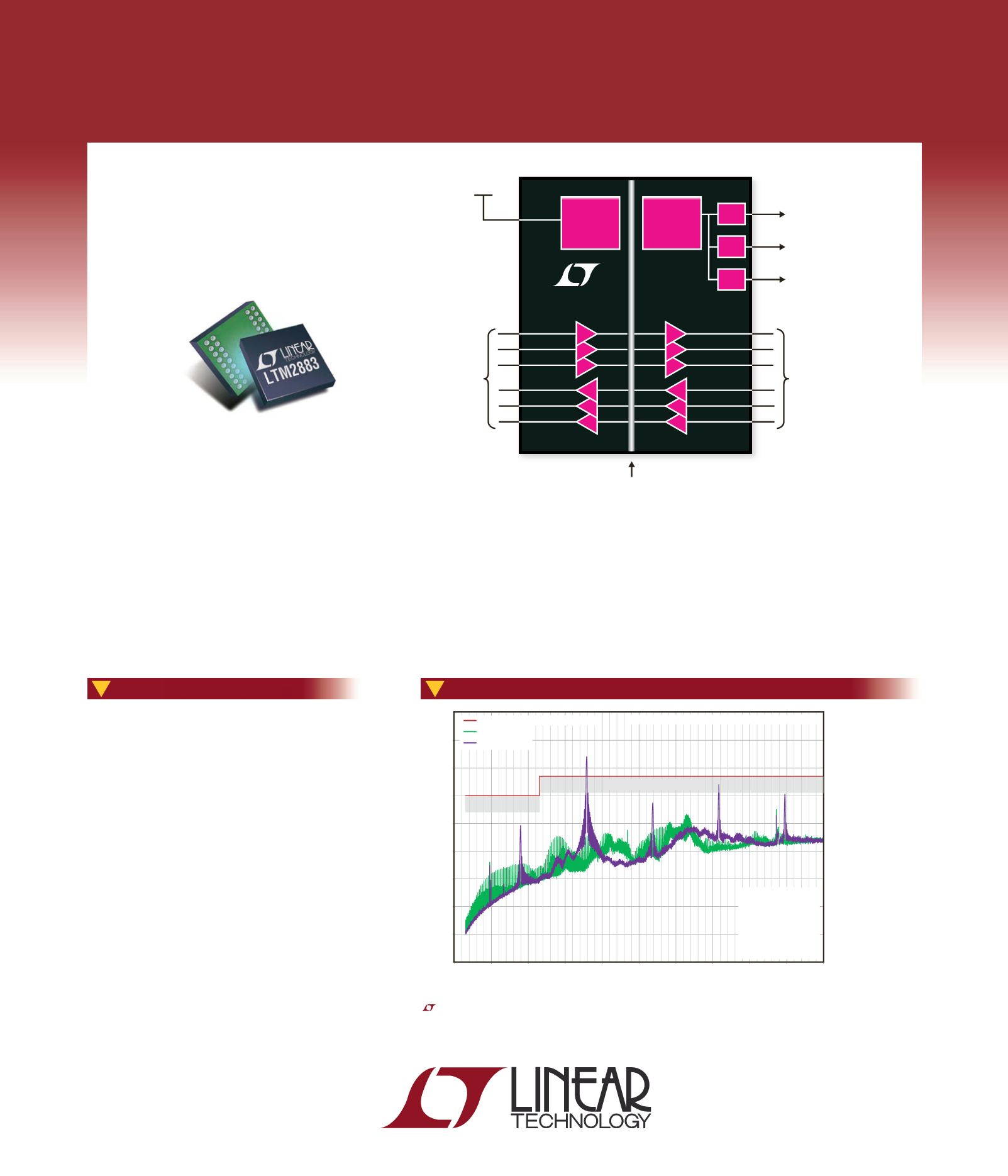

Isolamento digitale + alimentazione
L’LTM®2883 è un isolatore galvanico digitale completo della famiglia µModule®. La barriera di isolamento induttivo interno dell’LTM2883
interrompe gli anelli di massa isolando l’interfaccia a livello logico per SPI, I2 C o I/O generali. Un convertitore DC/DC a basse emissioni
EMI alimenta l’interfaccia di comunicazione interna e le tre uscite di alimentazione isolate regolabili a 5V, +12,5V e -12,5V. L’LTM2883
fornisce una semplice soluzione µModule integrata con un isolamento galvanico di 2500VRMS, alimentazione secondaria onboard,
interfaccia di comunicazione digitale e comunicazioni ininterrotte per transitori di modo comune.
Prestazioni EMI: LTM2883 e competitor A a confronto
, LT, LTC, LTM, Linear Technology, il logo Linear e µModule sono marchi registrati di
Linear Technology Corporation. Tutti gli altri marchi sono di proprietà dei rispettivi titolari.
Linear Technology Italy Srl +39-039-5965080
Distributori
Arrow Electronics +39-02-661251
Farnell +39-02-93995200
Digi-Key 800.786.310
Caratteristiche
s )SOLATORE LOGICO A SEI CANALI 6 RMS
s !LIMENTAZIONE $# REGOLABILE ISOLATA
da 3V a 5V fino a 30mA
±12,5V fino 20mA
s )SOLAMENTO DEI SISTEMI LOGICI AD ALTA VELOCITË
20Mbps digitale (LTM2883-S)
4MHz SPI full-duplex (LTM2883-S)
400kHz I2C (LTM2883-I)
s )MMUNITË AI TRANSITORI DI MODO COMUNE
30kV/µs
s &UNZIONAMENTO A 6 O 6
s !LIMENTAZIONE LOGICA CON TENSIONE DA 6
a 5,5V
s ("- %3$ DI › K6 SULLA BARRIERA DI
isolamento
s 4ENSIONE DI FUNZIONAMENTO 6 DI PICCO
s 3HUTDOWN A BASSA CORRENTE —!
s 0ACKAGE "'! DI MM X MM
Isolatore SPI/µModule I2C con potenza regolata su 3 rail
www.linear.com/2883
Isolated Power Reg 5V
12,5V
–12,5V
Reg
Reg
LTM2883
3,3V o 5V
Isolamento galvanico di 2500VRMS
SPI/Digitale
o bus I 2C
SPI/Digitale
o bus I 2C
60
50
40
30
20
10
0
–10
–20
–30
0 100 200 300 400 500 600 700 800 900 1.000
dBµV/m
Frequenza (MHz)
Valore limite CISPR 22 Classe B
LTM2883
Competitor A
Scansione emissione di
radiazioni GTEM
Corretto IEC 61000-4-20
Rilevatore = picco
RBW = 120kHz
VBW = 300kHz
Tempo di sweep = 680ms
# di punti = 8084
Dispositivi misurati su LTM2883 circuito demo 1748A
Margine di sicurezza 6dB
Nessun
componente esterno
richiesto
