TECH-FOCUS
Processori specializzati
ma programmabili
La tecnologia eWarp anima i nuovi processori
geometrici programmabili GW3300 e GW3400.
Il primo è integrato insieme a una CPU Tensilica
Xtensa e a un’interfaccia MIDI di input/output e
consente di correggere le distorsioni introdot-
te sulle immagini acquisite dalle lenti sia nella
prospettiva che nell’incurvamento delle linee
degli oggetti in un tempo medio che è circa un
sesto del tempo riservato a ogni singolo frame,
ossia praticamente in tempo reale.
Il secondo è orientato alle applicazioni video
più impegnative e oltre alla CPU Tensilica e
all’interfaccia MIDI ospita anche un Apical ISP
(Image Sensor Processor) con tecnologia High
Dynamic Range (HDR) che serve ad applicare
ai frame delle immagini degli algoritmi di ela-
borazione più sofisticati per la correzione delle
sfumature di colore fra le zone ombreggiate e
le zone illuminate e delle differenze di contra-
sto che mostrano le linee degli oggetti nelle due
condizioni.
A bordo di entrambi c’è un’interfaccia per me-
morie Sdram DDR3 con clock fino a 600 MHz
ed entrambi sono forniti in package Tfbga con
361 pin da 12x12 mm con consumo massimo di
350 mW.
La tecnologia eWarp consente di correggere le
immagini acquisite dal sensore con filtro gran-
dangolare fino a eliminarne le distorsioni e i
disallineamenti con la possibilità di selezionare
nell’immagine alcune parti anche piccole per
poterle correggere con filtri specifici in modo
da visualizzarle ingrandite con maggior chia-
rezza di contrasto. L’elaborazione geometrica
consente di correggere le distorsioni introdot-
te dai sistemi ePTZ (electronic Pan, Tilt, Zoom)
per la calibrazione assistita della sensibilità del
sensore rispetto alla distanza focale della lente
grandangolare WFOV con apertura di 190° di
tipo Zero Content Loss.
Questi processori sono ottimi per gli “head-up
display”, o visori “a testa alta”, integrati nei ca-
schi dei piloti degli aerei militari oppure montati
su particolari elmetti per i piloti degli aerei di li-
nea e servono per consentire un’unica visualiz-
zazione della parte fondamentale del cruscotto
e del panorama davanti all’aereo senza bisogno
di movimenti con la testa che potrebbero essere
particolarmente pericolosi soprattutto nelle fasi
di decollo e atterraggio.
IMAGE PROCESSING

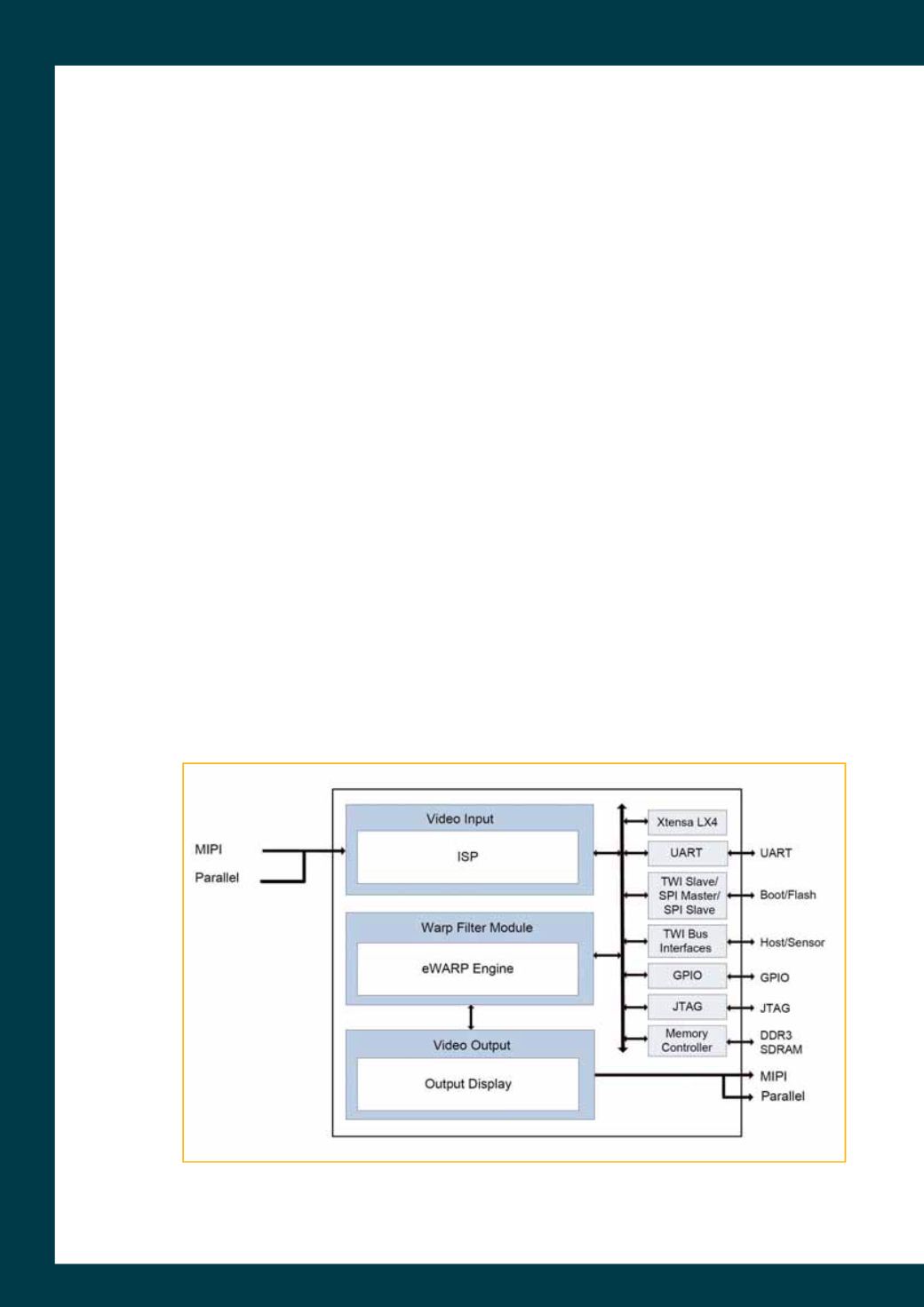

Fig. 3 – Con il processore geometrico programmabile GEO GW3400 si correggono in tempo reale le differenze di colore,
contrasto, prospettiva e allineamento delle immagini
