ma recentemente sono stati introdotti anche in
qualche sofisticato smartphone. GEO Semicon-
ductor ha perfezionato questo concetto intro-
ducendo due nuovi processori geometrici pro-
grammabili in grado di rendere disponibile la
tecnologia della calibrazione digitale delle im-
magini anche ai sensori per camere di piccole
dimensioni e basso costo per applicazioni au-
tomotive, per la sorveglianza e per l’acquisizio-
ne video nelle reti cloud di nuova generazione.
L’elaborazione geometrica
La tecnologia eWarp di GEO Semiconductor è
caratterizzata dalla bassissima potenza con-
sumata oltre che dai costi sensibilmente con-
tenuti rispetto alle altre soluzioni presenti sul
mercato, due fattori che possono senza dubbio
renderla rapidamente competitiva sul merca-
to. In pratica, questa tecnologia sfrutta un so-
fisticato controllo automatico che permette di
compensare in tempo reale l’allargamento del-
le immagini (de-warp) dovuto alla cattura attra-
verso gli obiettivi grandangolari introducendo
istantaneamente delle correzioni geometriche
ai dati durante la loro acquisizione.
Si tratta, invero, di correzioni multiple applicate
simultaneamente alle variazioni di colore, di al-
lineamento e di prospettiva che il grandangolo
tipicamente introduce sulle linee principali de-
gli oggetti, grazie alle quali le forme riprodotte
tornano a essere maggiormente fedeli a quelle
originali.
La base di partenza è la rappresentazione di
ogni immagine in una lunghissima stringa di bit
che rappresentano la posizione (X,Y) e il colore
(R,G,B) di ciascun pixel catturato dal sensore.
La tecnologia eWarp applica alle sequenze di
pixel una trasformazione geometrica in tempo
reale che è la somma di diverse componenti
spaziali, rotazionali e persino non lineari capa-
ci di correggere le discontinuità fra le linee de-
gli oggetti e ridurre gli allargamenti degli spazi
introdotti dal grandangolo. Il filtraggio è ottenu-
to con un algoritmo che applica alle sequenze
di bit una trasformazione matematica basata
su polinomi di elevato ordine che riescono a
correggerla con ottima precisione frutto di una
ricerca durata molti anni e suffragata da ben
15 brevetti e da 4 generazioni di prototipi fun-
zionanti realizzati dagli esperti GEO.
La trasformazione avviene in tempo reale ed è
programmabile perché i polinomi possono es-
sere configurati per adattarsi ai parametri ge-
ometrici tipici delle applicazioni. Ciò consente
di realizzare sensori di immagine millimetrici
capaci di acquisire immagini con un ordine di
grandezza che va dalle decine di metri fino ai
chilometri.
TECH-FOCUS
IMAGE PROCESSING

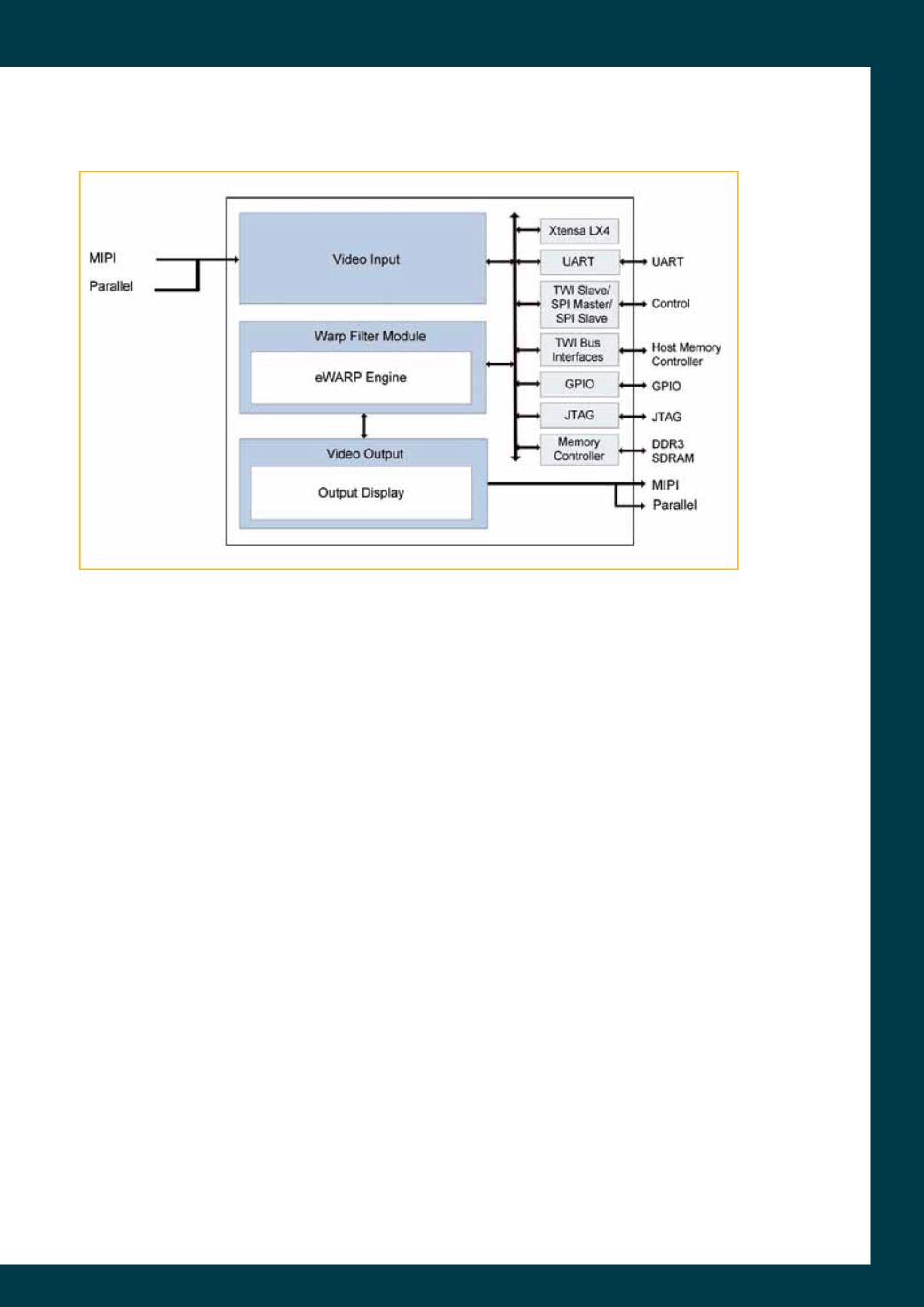

Fig. 2 – Schema a blocchi del GW3300 che integra la tecnolo-
gia eWarp insieme a una CPU Tensilica, un’interfaccia MIDI e
un’interfaccia per Sram DDR3 da 600 MHz
