Nuove bobine common mode da Schaffner

Schaffner ha annunciato una nuova bobina common mode per applicazioni industriali in grado di offrire prestazioni più elevate rispetto alle versioni precedenti pur mantenendo lo stesso volume.

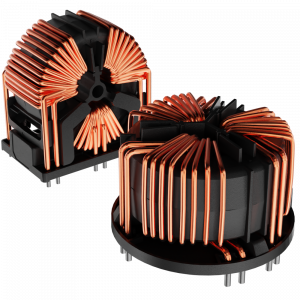

La gamma di bobine RT serie N di Schaffner comprende i modelli RT8121, RT8131, RT8521 e RT8531. Il produttore precisa che la nuova serie raggiunge prestazioni di attenuazione fino a 15 dB superiori rispetto alla serie precedente basata su ferrite nelle bande di frequenza pertinenti lo spettro di frequenza EMC.

Per le principali caratteristiche tecniche, supporta correnti nominali da 25 A e 63 A a 60°C e tensioni operative fino a 600 VCA e 450 VDC. Questa nuova bobina è particolarmente adatta per l’uso a frequenze comprese tra 10 MHz e 30 MHz. Garantendo progetti su PCB realizzabili fino a 100 A con raffreddamento forzato, la bobina è disponibile in opzioni di montaggio PCB orizzontali e verticali per soddisfare requisiti di progettazione specifici. Altre caratteristiche includono una vasta gamma di valori di induttanza (da 3 mH a 13 mH), basso flusso di dispersione magnetica e elevato isolamento dell’avvolgimento. Grazie alla disponibilità di diverse configurazioni, la nuova bobina è di particolare interessante per i produttori di macchine ed elettronica che hanno una richiesta di potenza per le loro applicazioni da 10 kW a 80 kW.

Questo componenete è utilizzabile per alimentatori nelle stazioni di ricarica per veicoli elettrici e nella robotica, ma anche per inverter fotovoltaici, convertitori, gruppi di continuità (UPS) e alimentatori switching, illuminazione a LED, dispositivi di comunicazione e apparecchiature medicali/di laboratorio.
