Murata: nuovi convertitori DC-DC da 2W per il pilotaggio di IGBT “high/low” side

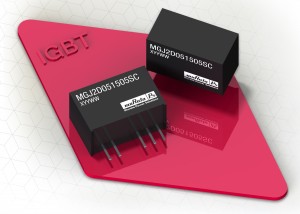

Murata Power Solutions ha annunciato l’introduzione di una serie di convertitori DC/DC da 2W a doppia uscita caratterizzati da un elevato isolamento. Compatti e completamente incapsulati, i convertitori della serie MGJ2 sono ideali per alimentare i gate drive “high/low side” nei circuiti a ponte che utilizzano transistor IGBT (Insulated-Gate Bipolar Transistor) e MOSFET. Grazie alle loro caratteristiche – basic/supplementary insulation, con isolation test voltage di 5,2 kVDC e conformità (in fase di approvazione) con lo standard di sicurezza UL60950 valido su scala internazionale – questi nuovi convertitori sono un elemento chiave del sistema di isolamento di sicurezza (safety insulation) del prodotto finale.

Forniti in un package SIP ” industry-standard”, i convertitori MGJ2 sono caratterizzati da un footprint pari a 1,96 cm² e da una power density di 0,81 Watt/cm³. La serie è composta da 12 modelli con tensioni di ingresso nominali di 5, 12, 15 o 24 VDC. Per ciascuna di queste tensioni di ingresso sono previste tre combinazioni di tensione di uscita: +15/-5 VDC, +15/-8,7 VDC o +20/-5 VDC.

I convertitori della serie MGJ2 possono funzionare con temperature che arrivano a 100°C, risultano quindi idonei all’uso in ambito industriale. Tra i settori di impiego tipici si possono segnalare conversioni AC/DC ad alta potenza, azionamenti per motori e inverter di potenza per applicazioni fotovoltaiche.
