Guerra alle Interferenze: La Schermatura EMI/RFI Inizia dalla Guarnizione

Nel mondo dell’elettronica ad alta frequenza, gli involucri metallici fungono da componenti elettrici attivi. Tuttavia, le giunzioni meccaniche (coperchi, porte, pannelli) creano microscopiche fessure che agiscono come antenne radianti o varchi per le interferenze. Le guarnizioni conduttive risolvono questo problema colmando i vuoti e garantendo una continuità elettrica a bassa impedenza lungo tutto il perimetro.



La Doppia Funzione e i Materiali

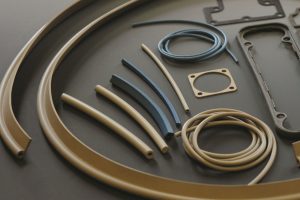

A differenza delle soluzioni standard (solo protezione IP), le guarnizioni proposte da Technopartner Srl, offrono una funzione ibrida: schermatura elettromagnetica e sigillatura ambientale. La scelta del materiale (ingegnerizzato da leader come Leader Tech) dipende da fattori ambientali, meccanici e di frequenza:

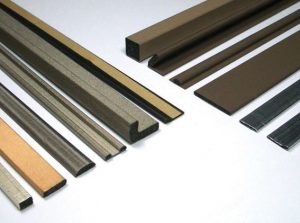

• Tessuto su Schiuma (Fabric-over-Foam): Ideale per consumer ed electronics/server; offre alta conducibilità con forze di chiusura minime.
• Elastomeri Conduttivi: Matrici di silicone caricate con particelle metalliche (Ag, Ni, C). Garantiscono schermatura EMI e protezione IP67 (Mil-Spec/Automotive).
• Fingerstock in Rame-Berillio (BeCu): Massima elasticità e resistenza a migliaia di cicli di compressione, perfetti per accessi frequenti.





Strategiche di Design

1. Compressione: Deve assestarsi tra il 20% e il 50% dell’altezza libera. Una compressione errata causa varchi per le alte frequenze o deformazioni dei pannelli (bowing).
2. Corrosione Galvanica: Accoppiare metalli distanti nella scala galvanica (es. argento su alluminio) innesca corrosione in presenza di umidità. È fondamentale scegliere materiali chimicamente compatibili.
3. Fissaggio: Oltre agli adesivi conduttivi (PSA), le soluzioni a incastro (clip-on) o in scanalatura (groove) offrono maggiore stabilità in ambienti vibranti.



Conclusione: Con frequenze oltre i GHz e normative stringenti, la schermatura non può essere un ripensamento (afterthought). Progettarla subito riduce costi, pesi e ritardi nei test di laboratorio.
