Driver LED da 60VIN /80VOUT con generatore PWM interno

Linear Technology annuncia la disponibilità dell’LT3955, un convertitore DC/DC progettato per funzionare come regolatore a fonte di corrente e tensione costanti con uno switch interno da 3,5A. Il generatore di dimming interno PWM rende questo dispositivo ideale per la gestione dei LED ad alta corrente, ma anche per la carica di batterie e supercondensatori. L’intervallo di tensioni di ingresso dell’LT3955 compreso tra 4,5V e 60V supporta una vasta gamma di applicazioni, inclusa l’illuminazione architettonica e del settore automobilistico e industriale.

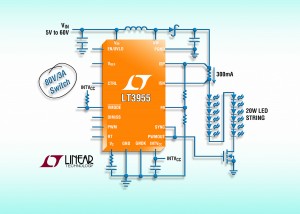

L’LT3955 utilizza un MOSFET interno a canale N da 3,5A, 80V ed in grado di pilotare fino a 12 LED bianchi da 300mA da un ingresso nominale a 12V, per oltre 20Watt. Integrando il rilevamento della corrente sul lato caldo, questo dispositivo può essere utilizzato in modalit boost, buck o buck-boost o per topologie SEPIC. L’LT3955 offre un rendimento superiore al 94% in topologiaboost, eliminando la necessità di installare dissipatori di calore esterni. Un pin di regolazione consente all’utente di programmare la frequenza tra 100kHz e1MHz per ottimizzare il rendimento, riducendo al tempo stesso la dimensione e il costo dei componenti esterni. In combinazione con il package QFN da 5 x 6mm, l’LT3955 un driver LED ad alta potenza estremamente compatto.

L’LT3955 dotato di un generatore PWM interno con rapporti di dimming di 25:1 oppure può utilizzare un segnale PWM esterno per rapporti di dimming fino a 3.000:1. Per requisiti inferiori, il pin CTRL può essere utilizzato per offrire un range di dimming analogico di 10:1. L’architettura in modalità di corrente a frequenza fissa del dispositivo offre un funzionamento stabile in un ampio range di tensioni di alimentazione e uscita. La protezione contro i cortocircuiti sull’uscita e la protezione dei LED con circuito aperto migliorano l’affidabilità del sistema. Il pin FB (feedback) dell’LT3955 con tensione di riferimento a massa funge da ingresso per diverse funzionalità di protezione dei LED e consente al tempo stesso il funzionamento del convertitore come sorgente a tensione costante per le applicazioni di carica.
