RF oppure per progettare nuove Software-Defined Radio, grazie
alla possibilità di rilevare gli errori EVM con precisione migliore di
-45 dB (ossia 0,5%) fino a ben 5,8 GHz.
Nello strumento ci sono anche tre slot per mezzanini 3U PXI Ex-
press con cui si possono aggiungeremoduli customper particolari
configurazioni di test.
I nuovi strumenti sono tre, ossia NI PXIe-5644R, NI PXIe-5645R e NI
PXIe-5646R, tutti con la stessa banda da 65 MHz a 6 GHz; solo nel
terzo la banda istantanea è di 200 MHz, mentre nei primi due è di
80 MHz. Per tutti il rumore di fase a 1 GHz è inferiore a -112 dBc/Hz,
l’accuratezza assoluta in ampiezza va da
±
0,35 dB a
±
0,55 dB, men-
tre il rumore di fondo medio è contenuto al di sotto di -161 dBm/
Hz. La potenza continua massima è per tutti di +10 dBm, mentre la
potenza di uscita minima è di -168 dBm/Hz; inoltre, il tempo di sin-
tonizzazione medio è pari a 380
μ
s. Nel primo e nel secondo l’Fpga
è un Xilinx Virtex-6 LX195T con a bordo 124800 LUT, 249600 flip-
flop, 640 moduli DSP48 e 12384 kbit di memoria RAM embedded,
mentre nel terzo è presente un Xilinx Virtex-6 LX240T con 150720
LUT, 301440 flip-flop, 768 moduli DSP48 e 14976 kbit di memoria
embedded. Nei primi due ci sono un ADC e un DAC con velocità
di campionamento di 120 MSps e risoluzione di 16 bit, mentre nel
terzo l’ADC e il DAC hanno velocità di campionamento di 250 MSps
e risoluzione rispettivamente di 14 bit e 16 bit. Infine, unicamen-
te nel secondo PXIe-5645R è incorporata un’interfaccia in banda
base I/Q, utilizzabile in modalità singola o differenziale per conver-
tire i segnali dalla radiofrequenza alla banda base in ricezione e
viceversa in trasmissione. Con l’interfaccia si possono impostare
test completi sulle caratteristiche dei segnali e sulle deformazioni
vettoriali introdotte dai DUT.
Q

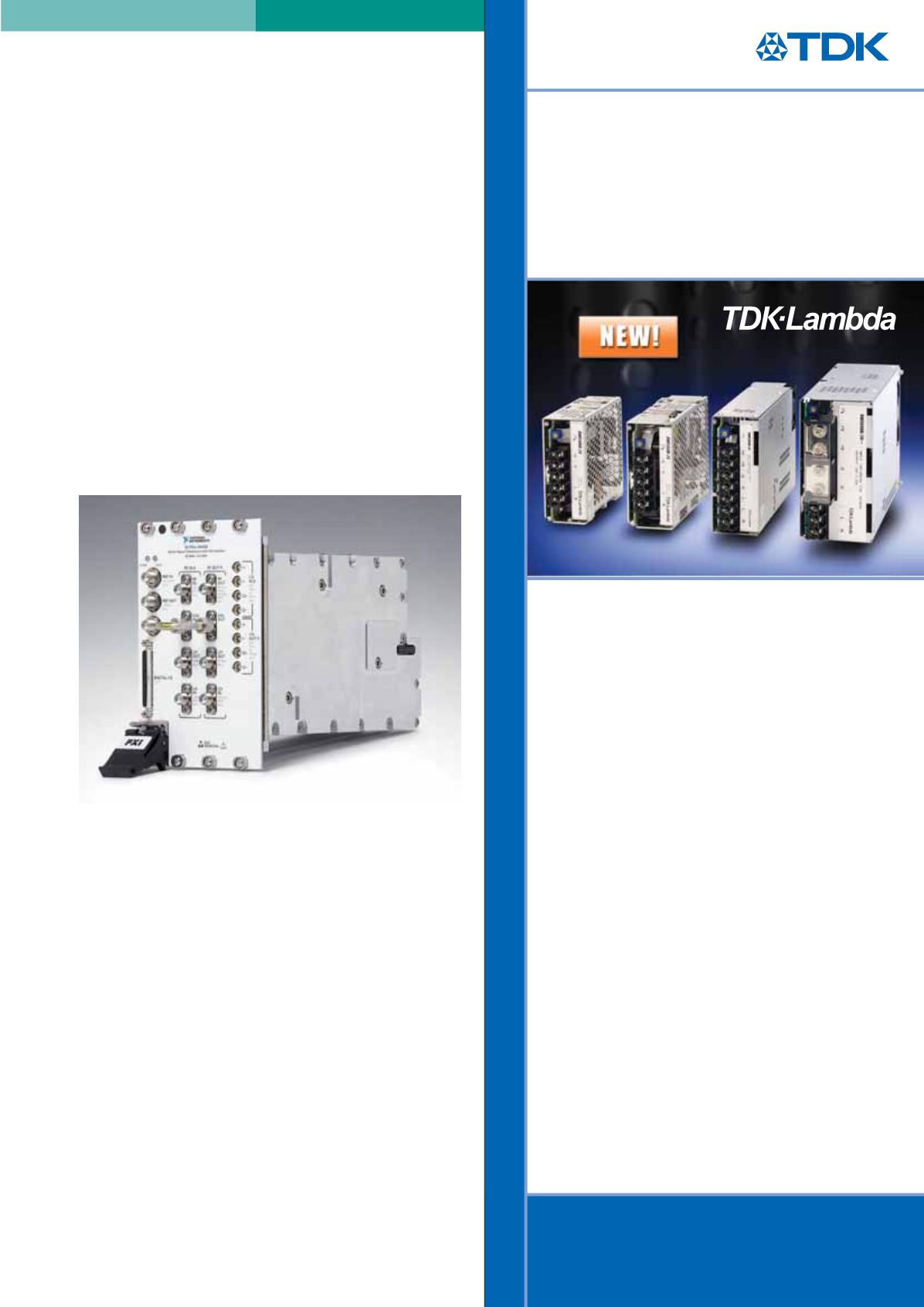

Fig. 4 – Il modello NI PXIe-5645R incorpora un’interfaccia in banda
base, utilizzabile in ricezione per convertire i segnali dalla radiofre-
quenza o in trasmissione per riconvertirli nel verso opposto
