Nuove serie di current sense amp da ROHM

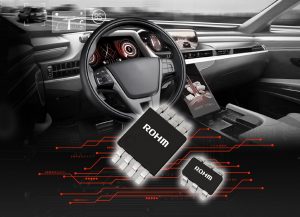

ROHM ha sviluppato una nuova gamma di amplificatori di rilevamento della corrente ad alta precisione (current sense amp), certificati secondo lo standard automotive AEC-Q100. Si tratta delle serie BD1423xFVJ-C e BD1422xG-C e si differenziano in base alla tensione.

La serie BD1423xFVJ-C, è disponibile nel package TSSOP-B8J, supporta tensioni di ingresso fino a +80 V ed è utilizzabile per ambienti ad alta tensione come convertitori CC-CC a 48 V, alimentatori ridondanti, batterie ausiliarie e compressori elettrici. La serie comprende tre modelli con diverse impostazioni di guadagno, siglati rispettivamente BD14230FVJ-C, BD14231FVJ-C e BD14232FVJ-C.

Per applicazioni a bassa tensione, invece, ROHM ha realizzato il modello BD1422xG-C, disponibile nel package SSOP6. Questa versione supporta tensioni di ingresso fino a +40 V ed è idoneo per applicazioni automotive che richiedono uno spazio limitato, come il monitoraggio e la protezione della corrente (sovracorrente) in reti di alimentazione a 5 V/12 V utilizzate in domini di carrozzeria e trasmissione. Come la variante ad alta tensione, anche questa serie è composta da tre diverse versioni con diverse opzioni di guadagno: BD14220G-C, BD14221G-C e BD14222G-C.

ROHM precisa che questi nuovi prodotti consentono di ottenere una maggiore efficienza in termini di spazio integrando la maggior parte dei circuiti di rilevamento della corrente, tipicamente composti da un amplificatore operazionale e componenti discreti, in un unico package.

Il rilevamento della corrente è possibile semplicemente collegando una resistenza di shunt. I dispositivi offrono inoltre una configurazione a due stadi, composta da un amplificatore chopper in ingresso e da un amplificatore auto-zero in uscita. L’adattamento interno delle resistenze per l’impostazione del guadagno garantisce un rilevamento della corrente stabile e preciso (±1%), riducendo al minimo gli effetti delle variazioni di temperatura.
