L’importanza degli interruttori DIP rotativi: una configurazione affidabile per l’elettronica moderna

•
• Tweet
• Pin It
• Condividi per email

Ryan Smoot, Same Sky

Cosa sono gli interruttori DIP rotativi?

Un interruttore DIP rotativo (acronimo di Dual In-line Package, ovvero “contenitore a doppia fila di pin in linea”) è un piccolo dispositivo meccanico che restituisce un valore codificato, il più delle volte in BCD (decimale codificato in binario) o esadecimale. Il BCD codifica le cifre decimali (0–9) in forma binaria, mentre l’esadecimale codifica valori da 0 a 15 usando cifre e lettere (0–F). Ogni posizione dell’interruttore corrisponde a un’uscita digitale specifica, che può essere letta direttamente da un microcontrollore o da un circuito di controllo. È un dispositivo meccanico, pertanto la posizione selezionata resta inalterata anche quando il dispositivo viene spento, rendendolo una scelta affidabile per impostazioni persistenti. Questa sua caratteristica elimina la necessità di interfacce utente complesse o di menu firmware dedicati. Per esempio, un interruttore DIP rotativo a 16 posizioni dispone di sedici valori codificati univoci, che possono essere assegnati a funzioni quali indirizzi di rete, impostazioni del timer o modalità del dispositivo. Per ulteriori approfondimenti sugli interruttori DIP rotativi e sui loro schemi di codifica, consigliamo di guardare il nostro video DIP Switches 101.

Gli interruttori DIP rotativi non godono generalmente della stessa attenzione riservata ai microcontrollori o alle sofisticate interfacce software, ma rappresentano uno dei modi più pratici per configurare l’hardware. A differenza dei menu digitali o dei controlli basati su cloud, questi compatti interruttori meccanici offrono una soluzione “imposta e dimentica”. Una volta regolati, mantengono il proprio valore senza il rischio di corruzione del firmware o di riprogrammazione accidentale.

Same Sky offre una gamma di interruttori DIP rotativi progettati appositamente per i tecnici e gli ingegneri che ne apprezzano le dimensioni compatte e l’affidabilità funzionale. Opzioni quali attuatori rialzati e cappucci rimovibili facilitano la modifica delle impostazioni sul campo, sia manualmente sia con l’ausilio di un attrezzo, garantendo al contempo stabilità a lungo termine. Offriamo modelli specifici dotati di attuatore rialzato e cappucci rimovibili per facilitare la selezione o la regolazione senza l’uso di attrezzi.

Perché scegliere gli interruttori DIP rotativi?

Sebbene l’elettronica moderna faccia sempre più affidamento sul software programmabile, gli interruttori DIP rotativi continuano a distinguersi per semplicità e affidabilità. Offrono risultati precisi e ripetibili: impostare l’interruttore sulla posizione cinque produrrà sempre lo stesso valore codificato, senza rischio di deriva o errori di interpretazione. Poiché la configurazione è fisica e non digitale, non vi è alcuna possibilità che una riprogrammazione accidentale o malfunzionamenti del software ne alterino l’impostazione.

La loro praticità è apprezzata anche dai tecnici sul campo. Le regolazioni possono essere effettuate semplicemente con un cacciavite o addirittura con le dita, qualora si utilizzi uno dei nostri attuatori rialzati. Ciò elimina la necessità di ricorrere a computer portatili, cavi di programmazione o strumenti software specializzati. Dal punto di vista progettuale, i DIP rotativi riducono i costi di sviluppo eliminando la necessità di display o interfacce firmware; consentono inoltre di risparmiare preziosi pin del microcontrollore raggruppando più ingressi in un unico selettore.

Dove si possono utilizzare gli interruttori DIP rotativi?

Gli interruttori DIP rotativi hanno dimostrato il loro valore in un’ampia varietà di settori. Vengono utilizzati in tutte le applicazioni che richiedono una configurazione hardware affidabile e ripetibile senza dover ricorrere a strumenti di programmazione digitale. La loro versatilità li rende una scelta affidabile nei sistemi energetici, nell’automazione industriale, nell’automazione del retail e nelle apparecchiature di sicurezza. Si prevede quindi una forte crescita del loro mercato nei prossimi anni.

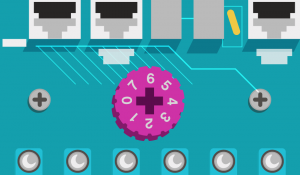

Gli interruttori DIP rotativi possono modificare le impostazioni negli inverter solari e in altri dispositivi elettronici industriali

Interruttori DIP rotativi nei sistemi energetici e di alimentazione

Nell’ambito delle applicazioni energetiche e di alimentazione, gli interruttori DIP rotativi sono comunemente utilizzati per impostare indirizzi di comunicazione, modalità operative e limiti di uscita. Gli inverter solari, i caricabatterie per veicoli elettrici e i sistemi di accumulo a batteria spesso incorporano DIP rotativi per svolgere queste funzioni, poiché consentono di effettuare regolazioni rapide sul campo senza bisogno di computer o aggiornamenti del firmware. La natura meccanica dell’interruttore garantisce che, una volta selezionata una posizione, questa rimanga fissa anche in caso di spegnimento e riaccensione dell’alimentazione, una caratteristica ideale per apparecchiature che devono funzionare in modo costante in ambienti impegnativi. Di seguito alcuni esempi specifici del loro utilizzo:

• Selezione della modalità operativa delle apparecchiature di accumulo a batteria
• Impostazione dell’indirizzo di comunicazione (ID) di un inverter solare
• Definizione dei limiti di corrente di uscita nei caricatori per veicoli elettrici
• Assegnazione di ID individuali a ciascun inverter solare in un gruppo per il controllo centralizzato
• Definizione di ID univoci per ciascun modulo o rack di accumulo a batteria
• Identificazione di ciascuna unità di ricarica EV all’interno di una rete di ricarica più ampia

Interruttori DIP rotativi nell’automazione industriale

Negli ambienti industriali e di produzione, gli interruttori DIP rotativi offrono una configurazione semplice per controllori logici programmabili (PLC) e controllori motore. Permettono a ingegneri e tecnici di assegnare indirizzi ai dispositivi, selezionare modalità di controllo o regolare i livelli di sensibilità senza software aggiuntivo o interfacce a display. Ogni posizione fornisce un’uscita elettrica definita, garantendo che il comportamento del sistema rimanga stabile e prevedibile. Il loro resistente design meccanico sopporta inoltre vibrazioni, polvere e variazioni di temperatura, molto comuni negli ambienti industriali. Di seguito alcuni esempi specifici del loro utilizzo:

• Configurazione dell’indirizzo di canale per morsettiere
• Impostazione dell’indirizzo Modbus o RS-485 per controllori e gateway
• Assegnazione dell’ID di nodo tra più dispositivi di automazione
• Selezione dei livelli di sensibilità (0–9) per i sensori
• Impostazione della velocità del motore o dei limiti di corrente con incrementi predefiniti
• Regolazione degli intervalli di attivazione degli interruttori di fine corsa

Interruttori DIP rotativi nel retail intelligente e nei sistemi commerciali

I sistemi di self-service e di automazione del retail si affidano agli interruttori DIP rotativi per configurazioni rapide e coerenti. Le applicazioni includono armadietti per la consegna dei pacchi (parcel locker), distributori automatici e sistemi di parcheggio, dove gli interruttori vengono utilizzati per assegnare numeri identificativi, valori di temporizzazione o persino il numero di tentativi consentiti. Utilizzando un selettore fisico anziché un software, gli installatori possono mettere in funzione o riconfigurare le apparecchiature in modo più rapido. Di seguito alcuni esempi specifici del loro utilizzo:

• Assegnazione di numeri di modulo ai parcel locker intelligenti
• Impostazione degli ID di rete per chioschi self-service o frigoriferi intelligenti
• Configurazione dei numeri di postazione nei sistemi di parcheggio intelligenti
• Impostazione del ritardo di blocco automatico dopo l’apertura della porta in sistemi non assistiti
• Limitazione del numero di erogazioni di prodotti nei distributori automatici
• Configurazione dei tentativi di ripetizione o dei parametri logici nei dispositivi di checkout non assistiti

Interruttori DIP rotativi nelle apparecchiature per la sicurezza

Gli interruttori DIP rotativi sono comunemente utilizzati anche nelle centrali di allarme, nelle telecamere a circuito chiuso e nei ripetitori di allarme antincendio. Consentono agli installatori di impostare gli ID dei dispositivi, i raggruppamenti o le modalità di risposta con esatta ripetibilità. La posizione chiara e meccanica di ciascun selettore riduce il rischio di errori di programmazione e consente una rapida verifica o ispezione visiva, caratteristica particolarmente importante nei sistemi di sicurezza. Di seguito alcuni esempi specifici del loro utilizzo:

• Assegnazione di ID di zona univoci a centrali antifurto o rilevatori
• Impostazione di ID o canali delle telecamere per sistemi CCTV multi-camera
• Configurazione dei tempi di ritardo della risposta nelle centrali di allarme antintrusione
• Selezione dei livelli di sensibilità dell’allarme per sensori di movimento o vibrazione
• Definizione di indirizzi di comunicazione per ripetitori o moduli di allarme antincendio
• Selezione della modalità di sistema (test, normale, manutenzione) nelle unità di controllo di sicurezza

Come utilizzare gli interruttori DIP rotativi

Integrare un interruttore DIP rotativo in un sistema è piuttosto semplice, ma occorre prestare attenzione ad alcuni aspetti importanti per garantirne l’affidabilità e l’usabilità. Innanzitutto, è necessario selezionare lo schema di codifica corretto, BCD o esadecimale, in base ai valori richiesti. I progettisti devono inoltre mappare correttamente i pin di uscita verso il microcontrollore o altri dispositivi durante il layout del PCB (circuito stampato).

Anche il posizionamento è importante. Gli interruttori devono trovarsi in un’area accessibile con spazio sufficiente per la regolazione anche per chi ha le mani grandi e, a seconda dell’applicazione, anche per chi indossa guanti. Apporre delle etichette sul PCB o sull’involucro permette agli utenti finali di comprendere cosa controlla ciascuna impostazione. Infine, è essenziale osservare i valori nominali di tensione e corrente dell’interruttore per garantire un funzionamento sicuro.

Come scegliere il giusto interruttore DIP rotativo

Per scegliere l’interruttore DIP rotativo più adatto bisogna considerare l’applicazione e l’ambiente in cui verrà utilizzato. Ingegneri e progettisti devono valutare il numero di posizioni disponibili, le dimensioni dell’impronta (footprint) e lo stile di montaggio preferito, sia through-hole (a foro passante) per la durabilità, sia surface-mount (a montaggio superficiale) per l’assemblaggio automatizzato. La resistenza agli agenti esterni può rivelarsi fondamentale, soprattutto se il dispositivo verrà utilizzato in ambienti polverosi o soggetti a umidità. Same Sky offre diversi interruttori DIP rotativi con vari gradi di protezione IP per applicazioni impegnative.

Un altro fattore da considerare è il design dell’attuatore. Gli attuatori rialzati facilitano notevolmente le regolazioni manuali, mentre le versioni incassate offrono una maggiore protezione contro le modifiche accidentali. Same Sky offre un’ampia varietà di opzioni in queste categorie, che consentono di personalizzare l’interruttore in modo preciso sia in base al design sia alle condizioni d’uso previste.

In conclusione

Gli interruttori DIP rotativi confermano il proprio valore quale soluzione semplice, resistente ed economica per la configurazione dei dispositivi elettronici. Il loro ruolo negli inverter solari, nei caricabatterie per veicoli elettrici, nell’automazione industriale e nel retail intelligente ne evidenzia l’adattabilità e la longevità. Con una diffusione globale in crescita e i mercati statunitensi in rapida espansione, continuano a rappresentare componenti essenziali sia nelle applicazioni consolidate sia in quelle emergenti.

Same Sky si impegna a sostenere questa crescita fornendo interruttori DIP di alta qualità, pensati su misura per le esigenze di progettazione moderne. Dalla realizzazione di sistemi energetici alle apparecchiature industriali, fino alle infrastrutture di vendita al dettaglio di nuova generazione, le nostre soluzioni di interruttori DIP rotativi permettono di semplificare la progettazione, ridurre i costi e garantire prestazioni sempre affidabili.

Concetti principali

• Gli interruttori DIP rotativi offrono impostazioni hardware stabili e ripetibili senza dipendere dal software.
• Sono ampiamente utilizzati nelle applicazioni energetiche, di automazione, retail e di sicurezza, con un’adozione in crescita sia nel mercato statunitense sia a livello globale.
• Same Sky offre interruttori DIP rotativi compatti, compresi modelli con attuatori rialzati e cappucci rimovibili per facilitarne l’uso.
• Le tendenze globali del settore indicano una crescita continua per le applicazioni che si avvalgono di configurazioni hardware affidabili ed economiche.

•
