Connettori per schede di memoria: come le schede SD, SIM e Smart Card si interfacciano con i dispositivi

•
• Tweet
• Pin It
• Condividi per email

Le schede di memoria a stato solido sono utilizzate in molti dispositivi e sistemi elettronici per ampliare l’usabilità, le funzioni e la convenienza. Come è facile intuire, la maggior parte delle schede di memoria richiede una tecnologia di connettori compatibili per poter essere collegata ai dispositivi host. I connettori (o prese) per schede di memoria utilizzati devono offrire prestazioni hardware costanti in quei sistemi che continuano a miniaturizzarsi. Ma prima di immergerci ulteriormente nei connettori, facciamo una rapida panoramica sulla tecnologia a corredo delle schede di memoria. La gamma completa di connettori per schede di memoria di Same Sky è disponibile a questo indirizzo.

Cosa sono le schede di memoria?

Le schede di memoria sono piccoli dispositivi portatili a stato solido che memorizzano digitalmente informazioni come foto, video, musica e documenti. Sfruttano la tecnologia della memoria flash, sviluppata negli anni ’80, per immagazzinare i dati anche quando l’alimentazione non è attiva.

La memoria flash è un sistema di archiviazione dati non volatile che impiega transistor floating gate e, grazie all’assenza di parti mobili, offre tempi di accesso rapidi e un’affidabilità comprovata. Questa tecnologia consente alle schede di memoria di essere cancellate e riprogrammate elettronicamente, rendendole ideali per l’archiviazione sicura dei dati e il loro rapido recupero.

Nel corso degli anni, da quando sono state introdotte, le schede di memoria hanno attraversato svariati cicli di miglioramento, incentrati su una maggiore miniaturizzazione delle schede e su una migliore capacità di memoria. Le versioni disponibili odierne comprendono:

• Le schede SIM (Subscriber Identity Module) impiegano un microchip per memorizzare le informazioni sul piano di rete di un dispositivo mobile insieme ai dati identificativi dell’utente. Le schede SIM sono utilizzate principalmente per la connettività di rete. Attraverso l’uso di un numero IMSI (International Mobile Subscriber Identity), identificano l’utente e consentono di effettuare chiamate, inviare testi e accedere ai servizi dati su smartphone, tablet e orologi. Le schede SIM sono disponibili nei formati full (85,6 x 53,9 mm), mini (25 x 15 mm), micro (15 x 12 mm) e nano (12,3 x 8,8 mm). La full SIM originale aveva le dimensioni di una carta di credito e non viene più utilizzata. Dal momento che la full SIM non è più in circolazione, la mini SIM (ormai comunemente riconosciuta dagli utenti come una full SIM) è spesso indicata semplicemente come SIM o SIM standard. Per quanto riguarda le applicazioni di telefonia mobile, le mini SIM e persino le micro SIM sono state in gran parte sostituite dalle nano SIM. A questo indirizzo è disponibile l’offerta di connettori per schede SIM di Same Sky.
• Le schede SD (Secure Digital) offrono funzionalità aggiuntive per archiviare e trasferire dati digitali. Possono essere utilizzate per archiviare foto, musica, video e altri file e per espandere la capacità di archiviazione digitale del dispositivo host. Sono generalmente utilizzate negli smartphone, nelle fotocamere digitali, nei tablet PC, nelle console di gioco portatili e in molti altri dispositivi. Attualmente, le schede SD rapprensetano il formato di scheda di memoria dominante. La linea di connettori per schede SD di Same Sky è accessibile a questo indirizzo.
• Le smart card sono dispositivi delle dimensioni di una carta di credito con un chip informatico incorporato che consente di svolgere funzioni aggiuntive, come l’identificazione, il pagamento e la crittografia dei dati. Le smart card presentano caratteristiche aggiuntive rispetto alle altre schede di memoria, in quanto possono essere cablate (con connettori fisici), contactless o wireless. Tuttavia, richiedono una tecnologia di lettura nel dispositivo host. I modelli di connettori per smart card di Same Sky si trovano a questo indirizzo.

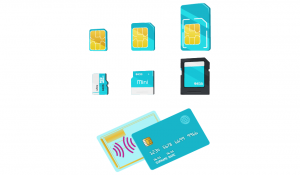

Le schede di memoria hanno dimensioni e capacità notevolmente diverse

Cosa sono le schede di memoria SD?

Lo standard tecnologico delle schede di memoria SD è stato introdotto dalla SD Association nel 1999 per l’archiviazione delle informazioni nei dispositivi portatili. Questo standard è stato sviluppato nel tempo per consentire una maggiore capacità di archiviazione e fornire opzioni per formati più piccoli. Oggi sono disponibili in tre dimensioni fisiche, vale a dire full o standardSD (32 x 24 mm), miniSD (21,5 x 20 mm) e microSD (15 x 11 mm), e in quattro gamme di capacità di memoria:

• SDSC (Capacità standard): fino a 2 GB di spazio di archiviazione
• SDHC (Alta capacità): da 2 GB fino a 32 GB di spazio di archiviazione
• SDXC (Capacità Estesa): da 32 GB fino a 2 TB di spazio di archiviazione
• SDUC (Ultra Capacity): da 2 TB fino a 128 TB di spazio di archiviazione

Le schede di memoria SD sono inoltre disponibili con diverse velocità di gestione dei dati allo scopo di adattarsi a diverse applicazioni, dai dati di base ai video ad alta velocità.

Metodi di inserimento/rimozione del connettore della scheda di memoria

Come abbiamo detto, le schede di memoria SIM e SD richiedono un meccanismo di interconnessione fisica con il dispositivo che supportano. Questa interconnessione deve assicurare un’operazione fluida e affidabile sia per l’inserimento che per l’espulsione della scheda. I meccanismi di connessione oggi disponibili presentano diverse metodologie di inserimento e rimozione, che includono:

• Push-in/pull-out: la scheda viene inserita in uno slot del dispositivo semplicemente spingendola, senza richiedere ulteriori azioni per fissarla. Per rimuoverla, è sufficiente eseguire un semplice movimento di estrazione, senza alcun meccanismo di aggancio.
• Push-Push: per effettuare il collegamento, la scheda deve essere spinta in uno slot, dopodiché è necessario spingerla nuovamente per espellerla attraverso un meccanismo a molla, con segnali acustici di aggancio e sgancio (noti anche come Push-in/Auto Eject Out).
• Cerniera: connettore dotato di un meccanismo di blocco con cerniera che viene utilizzato per bloccare la scheda e garantire un contatto sicuro quando è esposta a vibrazioni.

Spiegazione dei contatti del connettore della scheda di memoria

Sia le schede di memoria SD che quelle SIM si collegano a un dispositivo tramite aree di connessione al circuito designate, o pin, sulla scheda che consentono la comunicazione con un dispositivo attraverso aree specifiche sul connettore. Ogni pin completa un circuito con il connettore e abilita una funzione specifica. L’assegnazione delle funzioni ai vari pin è nota come schema dei contatti o piedinatura.

Il collegamento di una scheda di memoria a un dispositivo avviene attraverso un connettore separato, o socket, montato sul dispositivo host. I connettori per schede sono disponibili in molte versioni diverse affinché possano adattarsi al formato di scheda imposto dalla sagoma del dispositivo.

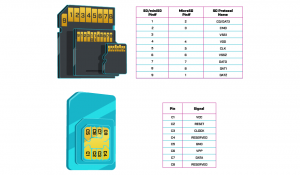

Contatti del connettore della scheda SD

Le schede SD si sono evolute in modo significativo nel corso del tempo, con l’introduzione di diversi standard di interfaccia per supportare l’aumento della velocità di trasferimento dei dati. Una scheda full SD ha in genere nove pin di contatto, mentre le schede microSD ne hanno solitamente otto. Tuttavia, il numero esatto e la configurazione dei pin dipendono dal tipo di scheda, con le classi di velocità più elevate che richiedono più pin. Le moderne schede SD supportano diversi protocolli di comunicazione, tra cui:

• SPI (Serial Peripheral Interface): grazie alla loro semplicità, sono comunemente utilizzate nelle applicazioni a bassa larghezza di banda, in particolare nei progetti hobbistici.
• Interfacce bus SD (Secure Digital): queste includono gli standard Default Speed, High Speed, UHS-I, UHS-II e UHS-III. In alcuni casi, tali interfacce richiedono file aggiuntive di pin.
• Interfacce PCIe/NVMe: sono utilizzate con le schede SD Express per applicazioni ad altissima velocità.

Contatti del connettore della scheda SIM

Le schede SIM contengono da 6 a 8 pin, a seconda delle dimensioni della scheda. Su una scheda SIM a 8 pin, le assegnazioni delle funzioni dei contatti sono:

• VCC: alimentazione
• GND: massa
• CLK: clock
• I/O: input/output dati seriali
• VPP: tensione di programmazione
• RST: reset del segnale
• RFU: riservato per uso futuro (in genere assegnato a 2 pin)

Su una scheda SIM a 6 pin, le assegnazioni dei pin utilizzati sono: VCC, GND, I/O, VPP, RST e CLK. Su alcuni connettori, sono presenti uno o due pin aggiuntivi per il segnale di rilevamento della scheda. Questo pin non ha un contatto associato sulla scheda SIM fisica, ma è solo un conduttore flessibile che viene collegato a terra quando la scheda viene inserita nella presa.

Mentre le schede SD e le schede SIM utilizzano entrambe la comunicazione seriale, la loro piedinatura è significativamente diversa.

Contatti del connettore della smart card

Le smart card, come abbiamo detto, sono schede di plastica delle dimensioni di una carta di credito con un processore integrato e vari tipi di memoria (RAM, EEPROM e ROM). Si interfacciano con i dispositivi attraverso il contatto fisico tramite pad metallici o senza contatto tramite radiofrequenza per comunicare con un lettore. I connettori o le prese per smart card consentono alle schede di essere facilmente inserite e lette da un dispositivo e poi rimosse. I nomi di assegnazione delle funzioni di contatto sulle smart card sono gli stessi delle schede SIM a 8 pin.

Quali sono gli standard tecnici delle schede di memoria?

Come per altri dispositivi elettronici, il panorama del design delle schede di memoria continua ad evolversi per consentire funzioni migliorate, trasferimento dati più veloce e formati di dimensioni inferiori. Le specifiche per le schede di memoria sono tipicamente coperte dai documenti degli standard tecnici ISO 7816 e ISO 7810, che definiscono anche i parametri per le smart card e i loro connettori. Gli aggiornamenti di queste specifiche vengono rilasciati e implementati in base alle richieste del mercato; allo stesso tempo, i produttori di schede e connettori sono generalmente coinvolti in questi sviluppi.

Qual è l’aspettativa di vita dei connettori delle schede di memoria?

Le schede SIM e SD durano in genere da 5 a 10 anni, a seconda della frequenza di scrittura e cancellazione, dell’inserimento/rimozione e dei fattori ambientali. Come per altri dispositivi elettromeccanici, la durata dei connettori utilizzati con le schede di memoria, comprese le smart card, dipende dal loro design, dai materiali e dalla qualità costruttiva. In genere, i marchi affidabili offrono connettori con caratteristiche più robuste. Se i tuoi progetti richiedono un’elevata frequenza d’uso, l’esposizione a condizioni ambientali, la protezione da ESD, o funzioni di blocco o protezione, ha senso lavorare a stretto contatto con il rappresentante tecnico del tuo fornitore per assicurarti di ottenere ciò che ti serve.

Quali sono le applicazioni più comuni del connettore della scheda di memoria?

L’introduzione delle schede di memoria SIM ha permesso una connettività efficiente per i dispositivi mobili. Lo sviluppo delle schede di memoria SD ha ampliato notevolmente la funzionalità dei dispositivi, consentendo il trasferimento sicuro e portatile dei dati e l’archiviazione della memoria. Per una tecnologia nata con i telefoni cellulari e altri dispositivi portatili, il panorama delle applicazioni si è ampliato per includere soluzioni nuove ed emergenti, tra cui:

• Sistemi di sicurezza domestica
• Console di gioco e dispositivi portatili
• Cuffie per la realtà virtuale e aumentata
• Occhiali intelligenti
• L’Internet delle cose
• Droni
• Segnaletica digitale
• Elettronica indossabile
• Computer tablet
• Unità GPS
• Archiviazione dei dati automobilistici

Riepilogo

Le tecnologie delle schede di memoria di oggi permettono di realizzare prodotti e servizi ad alte prestazioni per un pubblico globale che utilizza prodotti elettronici per supportare e migliorare la propria attività, la propria vita e il proprio divertimento. Oggi sono disponibili molti connettori fisici diversi per supportare la varietà di dimensioni e formati delle schede SD e SIM. Tra questi figurano connettori, estrattori, estensori e adattatori. Progettati per la producibilità, i connettori SD, SIM e smart card possono essere collegati sulla superficie superiore o inferiore e sono disponibili in profili ultracompatti per supportare i progetti. I robusti componenti di interconnessione di Same Sky per le applicazioni di schede di memoria possono migliorare l’esperienza d’uso dei clienti e aumentare la soddisfazione per i prodotti. Come in molti altri settori, la domanda di soluzioni per schede di memoria continuerà a crescere con l’annuncio di tecnologie emergenti e l’introduzione di progressi sul mercato.

Punti chiave

• I connettori per schede di memoria consentono la comunicazione tra SIM, SD e Smart Card e i relativi dispositivi host.
• I metodi comuni di inserimento/rimozione dei connettori per schede di memoria includono meccanismi push-in/pull-out, push-push e a cerniera per un inserimento ed espulsione sicuri delle schede.
• I connettori delle schede SD variano a seconda del tipo di scheda e supportano diversi protocolli di dati, tra cui SPI, bus SD e PCIe/NVMe.
• I connettori SIM e smart card seguono le piedinature definite per l’alimentazione, i dati e i segnali di clock, con funzioni opzionali di rilevamento della scheda.
• Le considerazioni sul design dei connettori per schede di memoria includono la durata, la valutazione dei cicli di inserimento, la protezione ESD e la compatibilità con i dispositivi miniaturizzati.
• I connettori SD, SIM e smart card sono disponibili in formati compatti, a montaggio superficiale, per l’elettronica moderna di consumo e industriale.
• Le applicazioni dei connettori per schede di memoria spaziano dagli smartphone e dagli indossabili ai sistemi automobilistici, ai dispositivi IoT e alla segnaletica digitale.

•
