di keying per l’allineamento. Lo standard μTCA.4 specifica, sui
connettori, le sole connessioni di potenza, unitamente a un link
I2C per funzionalità di system management e una porta JTAG
opzionale. Le linee di alimentazione previste per il modulo
rear-panel e fornite direttamente dalla scheda AMC sono +12V
(μRTM-PWR) e +3,3V (μRTM-MP), dedicate, rispettivamen-
te, alla sezione di payload e a quella di power management
dell’μRTM. La massima dissipazione di potenza raccomandata è
30 W, mentre quella per la scheda frontale è 50 W. Per ridurre
i consumi e i livelli di rumore, è suggerita, ove possibile, la pos-
sibilità di implementare un controllo indipendente della velocità
delle ventole di raffreddamento sui moduli fron-
tale e rear-panel. Il modulo AMC deve essere in
grado di commutare le tensioni di alimentazione
verso la scheda μRTM assicurando che i drop
di tensione legati agli switch di potenza presenti
sulle linee siano entro le specifiche, ovvero infe-
riori a 50 mV per la tensione μRTM-MP e a 200
mV per quella μRTM-PWR.
Il bus I2C verso la scheda μRTM dovrebbe
essere isolato mediante buffer bidirezionale da
quello presente sul modulo AMC. Il protocollo di
comunicazione implementato è, analogamente
a quello adottato per la gestione delle schede
AMC in sistemi μTCA, di tipo IPMB (Intelligent
Management Bus Communication); questo,
come noto, definisce un meccanismo di trasporto a livello di byte
dei messaggi IPMI (Intelligent PlatformManagement Interface)
tra, appunto, dispositivi I2C intelligenti. La scheda μRTM è vista
come FRU (Field Replaceable Unit) con ID ‘1’ ; l’ID ‘0’ è riser-
vato alla scheda AMC come da specifica μTCA. Le informazioni
di gestione dell’μRTM devono essere memorizzate su memoria
EEPROM accessibile mediante la connessione I2C. È previsto
supporto per hot-swap. All’interno della specifica sono descritte,
piuttosto dettagliatamente, tipiche procedure di gestione della
potenza nelle operazioni di inserzione ed estrazione dei moduli
μRTM.

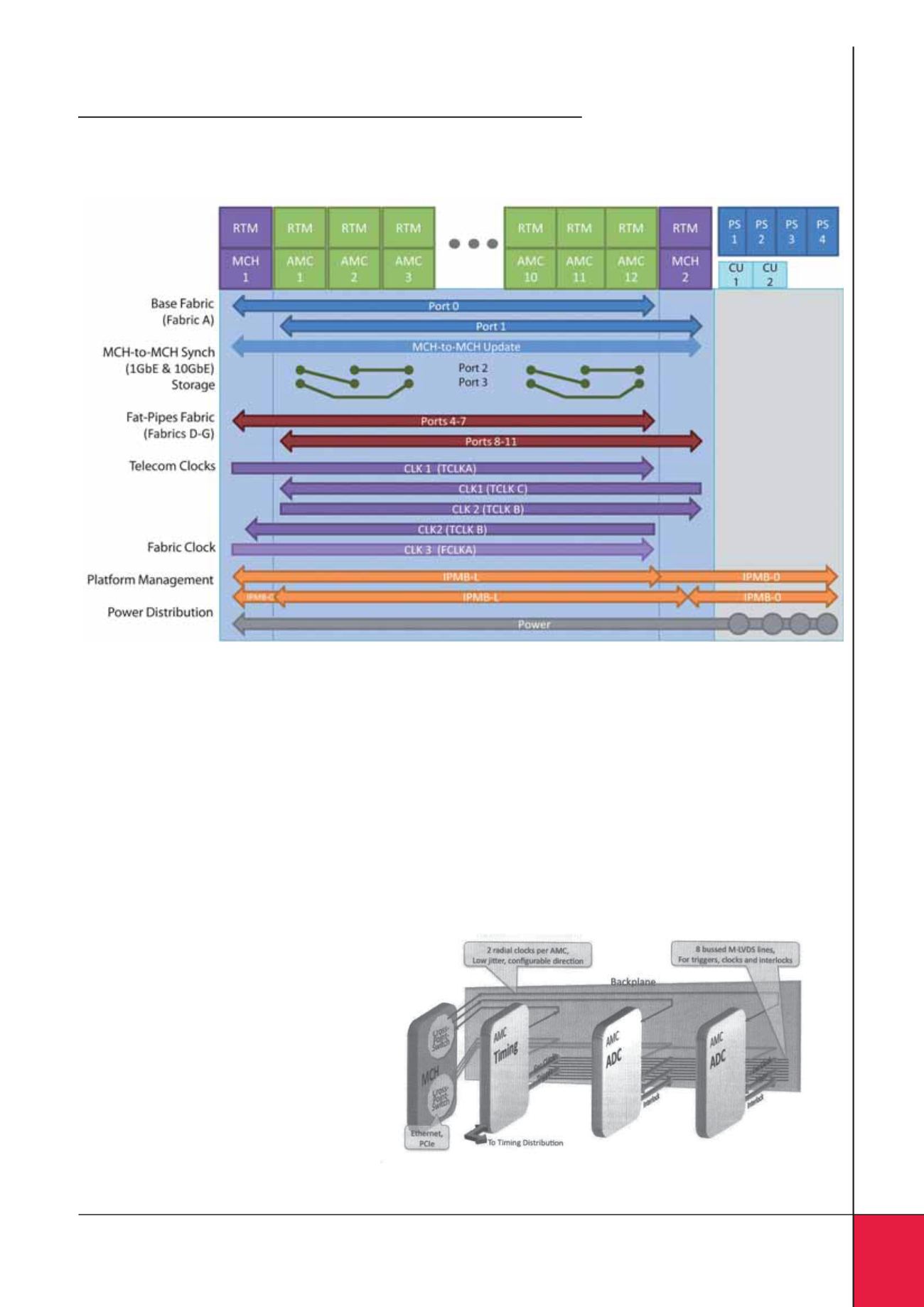

Fig. 2 - Schema di un backplane di riferimento per architetture uTCA.4
Fig. 3 - Un esempio di sistema μTCA.4 per acquisizione dati
(da [1])
