Nuovo schermo per i relè di Pickering

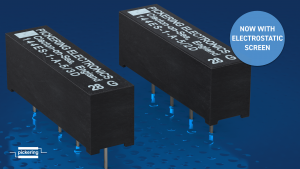

Pickering Electronics  ha ampliato la gamma dei suoi relè reed ad alta potenza della Serie 144, che commutano fino a 80 Watt, includendo una nuova variante con schermatura elettrostatica tra l’interruttore e la bobina per contribuire a ridurre al minimo il rumore.

La schermatura elettrostatica protegge dal rumore che potrebbe verificarsi tra il comando della bobina e i circuiti ad alta tensione. Questa nuova opzione di schermatura si aggiunge alla schermatura interna in mu-metal di Pickering, che contribuisce a eliminare i problemi che altrimenti si verificherebbero a causa dell’interazione magnetica quando i dispositivi sono posizionati uno accanto all’altro.

I relè reed SIP (single-in-line-package) ad alta potenza della serie 144 offrono una corrente di commutazione fino a 2 A, erogando fino a 60 W, oppure 1 A per un massimo di 80 W, con una corrente di trasporto continua fino a 3 A. Offrono una tensione di commutazione di 1000 V CC fino a 10 W e fino a 3 kV di stand-off, e l’aggiunta dell’opzione di schermatura elettrostatica consente di ridurre al minimo il rumore tra il segnale e i circuiti di controllo fornendo una protezione aggiuntiva.

I relè sono disponibili in diverse configurazioni e con bobine da 5 V, 12 V o 24 V, tutte con protezione interna a diodo opzionale.
