Nexperia: protezione ESD per 10BASE-T1S automotive

Nexperia ha rilasciato dei nuovi diodi di protezione ESD conformi ai requisiti OPEN Alliance per l’uso in applicazioni Ethernet automotive 10BASE-T1S.

Questi diodi, siglati PESD1ETH10L-Q e PESD1ETH10LS-Q, sono caratterizzati da un capacità particolarmente bassa (0,4 pF) che ne permette l’impiego anche per proteggere applicazioni ad alta velocità che utilizzano reti 100BASE-T1 o 1000BASE-T1 nei veicoli, mantenendo comunque un’elevata integrità del segnale. Questi diodi offrono una soluzione di protezione ESD a linea singola fino a 18 kV, secondo le specifiche IEC 61000-4-2, e fino a 15 kV con 1000 scariche, secondo OPEN Alliance. I nuovi dispositivi coprono l’intera gamma di tensioni di rete delle schede automotive, inclusi quelle a12 V tipicamente presenti nelle auto, 24 V per camion e veicoli commerciali più grandi, e 48 V nelle auto ibride ed elettriche.

Nexperia sottolinea che l’introduzione di questi componenti consente ai produttori di sottosistemi automotive di utilizzare un singolo diodo di protezione ESD per proteggere tutte le applicazioni Ethernet automotive dagli effetti dannosi delle scariche elettrostatiche, semplificando i progetti delle schede e le supply chain.

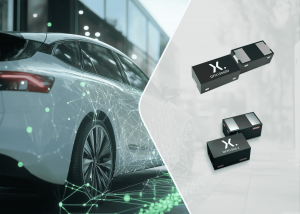

PESD1ETH10L-Q è disponibile in un package DFN1006-2 che misura 1,0 mm x 0,6 mm x 0,48 mm, mentre il modello PESD1ETH10LS-Q è disponibile in un package DFN1006BD-2 che misura 1,0 mm x 0,6 mm x 0,37 mm.
