Il più piccolo circuito integrato per la correzione del fattore di potenza

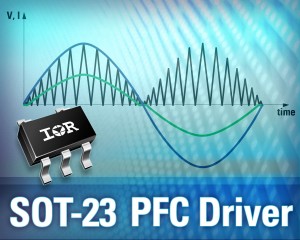

International Rectifier ha introdotto il dispositivo IRS2505LTRPBF,  il più piccolo circuito integrato dedicato alla correzione del fattore di potenza (cos φ) in convertitori boost disponibile in contenitore SOT23 a 5 piedini per applicazioni nel campo dei gruppi di continuità (UPS), pilotaggio LED ed alimentatori elettronici per lampade fluorescenti e HID.

Il dispositivo IRS2505L estende la famiglia di circuiti integrati µPFC di IR dedicati alla correzione del fattore di potenza con una nuova architettura, che permette di realizzare il controllore del sistema di correzione del fattore di potenza in un contenitore con solo 5 piedini, riducendo notevolmente le spazio complessivo occupato dal sistema, il numero di componenti necessari e i relativi costi. Il dispositivo IRS2505L può essere configurato per funzionare con topologie boost, buck o flyback in modo di conduzione critica.

Il circuito integrato contiene un oscillatore a frequenza libera con controllo dell’accensione e spegnimento del MOSFET di potenza del circuito boost. Il controllo del tempo di accensione è utilizzato per mantenere una tensione accurata a costante sul bus DC di uscita e per mantenere una corrente di ingresso in alternata di forma sinusoidale, onde garantire un fattore di potenza molto elevato e una bassissima distorsione armonica totale. Il tempo di spegnimento è determinato dal circuito di rivelazione del passaggio per lo zero della corrente dell’induttore, che non richiede un avvolgimento secondario, contribuendo ulteriormente a ridurre il numero di componenti necessari.

Il dispositivo IRS2505L offre un’ampia gamma di tensioni di ingresso, carico, tensione di uscita regolata sul bus DC e livello di tensione programmabile sul bus DC. Le funzioni di protezione comprendono la sovratensione sul bus DC, la protezione programmabile della sovracorrente nel MOSFET e la protezione da cariche elettrostatiche integrata su tutti i piedini. Tra le altre caratteristiche vi sono la ridotta corrente di avviamento, un limitatore Zener interno da 20,8 V sull’alimentazione VCC e l’immunità da fenomeni di latch su tutti gli ingressi e le uscite.
