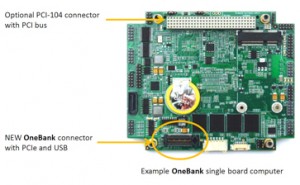

Il Consorzio PC/104 ha annunciato l’ultima versione del PCI/104-Express & PCIe / 104 revisione 3.0, che fornisce un’ulteriore opzione chiamata “OneBank”. Il PCIe / 104 OneBank utilizza un connettore di bus a basso costo più piccolo compatibile con il connettore PCIe / 104 attualmente in uso. Esso consente ai progettisti di impilare le schede utilizzando un formato gratuito che consente di liberare PCB per componenti aggiuntivi risparmiando a sua volta sui costi del sistema.

L’origine dell’opzione “OneBank” al bus PCIe / 104 nasce dal desiderio di ridurre al minimo le risorse necessarie per una determinata applicazione. Il PCIe / 104 standard consente la massima flessibilità, si compone di un connettore a 3 blocchi disponibile sia come tipo 1 o tipo 2. Il concetto di OneBank consiste nel togliere due dei tre “blocchi” del connettore standard PCIe / 104, ottenendo un connettore a 52 poli rispetto al connettore a 156 piedini full-size. Come per tutti i bus adottati dal Consorzio PC / 104, il connettore PCIe / 104 OneBank può essere immediatamente integrato tra fattori di forma EPIC e EBX del Consorzio e altri fattori di forma non ospitati dal Consorzio.

•
