Per maggiori informazioni, chiamateci al +49 6102 884 311
o visitate il nostro sito www.irf.com

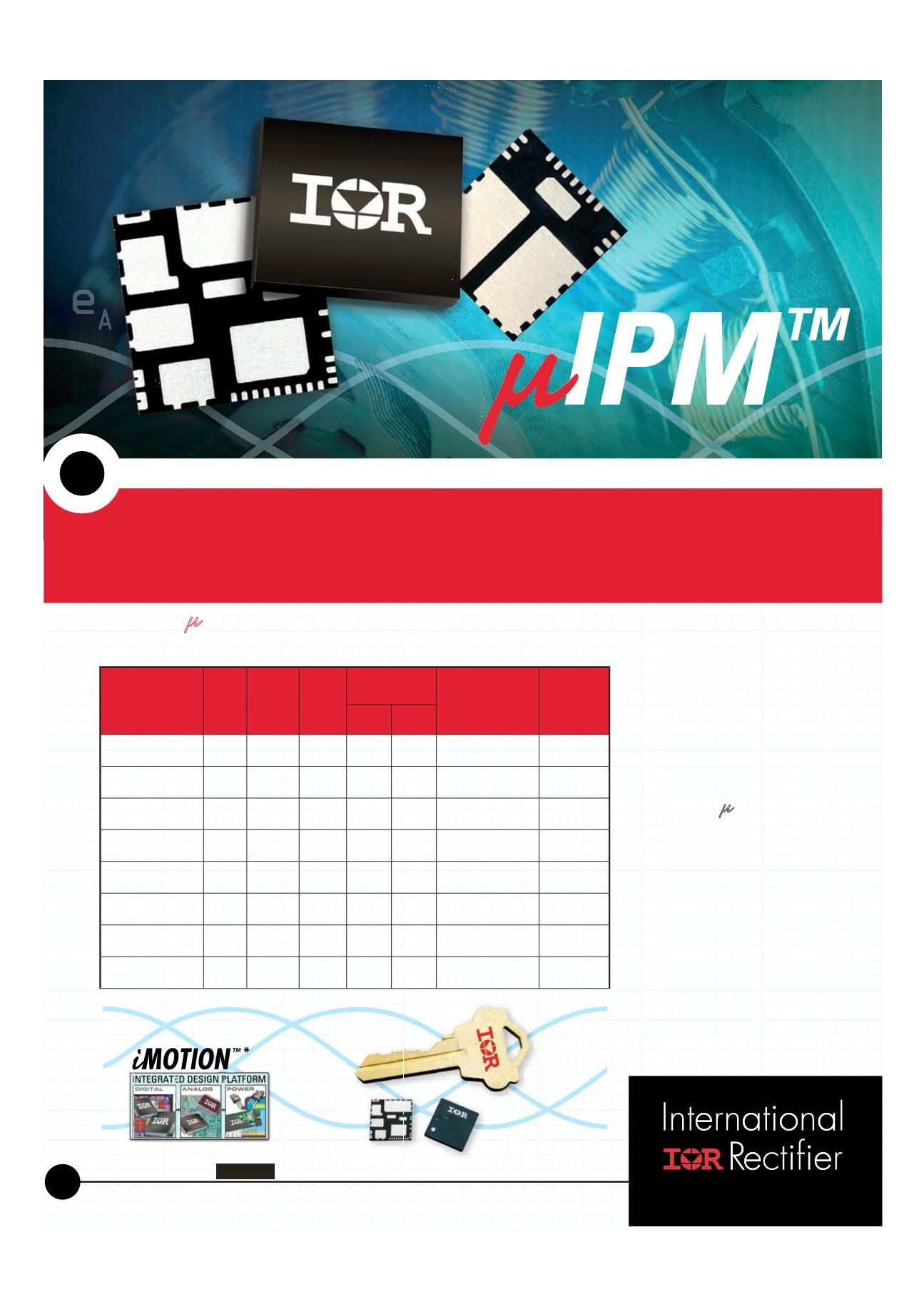

µIPM ™ Moduli di potenza che occupano fino al 60% di spazio in meno
I moduli di potenza innovativi
che riducono le dimensioni del sistema
Codice
Prodotto
Dimen-
sioni
(mm)
Tensione
IO
(DC@
25°C)
Corrente
Motore** Potenza Motore
VO=150/75VRMS Topologia
w/o HS w/HS
IRSM836-024MA 12x12 250V 2A 470mA 550mA 60W/72W 3P OpenSource
IRSM836-044MA 12x12 250V 4A 750mA 850mA 95W/110W 3P OpenSource
IRSM836-025MA 12x12 500V 2A 360mA 440mA 93W/114W 3P OpenSource
IRSM836-035MB 12x12 500V 3A 420mA 510mA 108W/135W 3P CommonSource
IRSM836-035MA 12x12 500V 3A 420mA 510mA 100W/130W 3P OpenSource
IRSM836-045MA 12x12 500V 4A 550mA 750mA 145W/195W 3P OpenSource
IRSM808-105MH 8x9 500V 10A 1.1A 1.3A 285W/390W Half-Bridge
IRSM807-105MH 8x9 500V 10A 1.1A 1.3A 285W/390W Half-Bridge
Specifiche:
* iMOTION™, che rappresenta il controllo del moto intelligente, è un marchio di International Rectifier
** RMS, Fc=16 kHz, PWM a 2 fasi, TCA=70°C, TA ≈ 25°C
Caratteristiche:
• Circuito di pilotaggio delle gate integrato
• Contenitore PQFN compatto che occupa fino al
60% di spazio in meno
• Elimina la necessità del dissipatore
• Corrente nominale DC da 2 A a 10 A
•Gamme di tensione di 250 V – 500 V
I vantaggi di µ IPM ™:
• Velocizza la progettazione
• Riduce le dimensioni della scheda
• Semplicità – Elimina il dissipatore
• Sostituisce più di 20 componenti discreti per
realizzare una stadio completo di pilotaggio
del motore
•Abbatte i tempi e i costi di assemblaggio
• Semplifica l’approvvigionamento e la gestione
delle scorte
• Progetti di riferimento e kit di progettazione
per valutare rapidamente qualsiasi applicazi-
one con motori trifase
THE POWER MANAGEMENT LEADER
